Il tubop guaina deve esere sempre necessariamente di spessore 2 mm?
La Uni 7128/2015 “Termini e definizioni” riporta:
Guaina: Tubo di protezione in cui passa una tubazione gas.
- La guaina ha la funzione di proteggere meccanicamente il tubo gas o di convogliare eventuali trafilamenti di gas direttamente all’esterno o in altri locali idonei. L’idoneità di tali locali è precisata, caso per caso, dalle norme specifiche.
- Comunemente la guaina è chiamata anche “controtubo”.
A seconda delle finalità per cui si utilizza la guaina, nei punti specifici della norma sono
illustrate le sue caratteristiche essenziali.
In alcuni punti è prescritto che le guaine devono avere il diametro interno uguale o
maggiore di 10 mm rispetto al diametro esterno delle tubazioni in esse contenute.Nel caso di guaine corrugate il diametro interno si riferisce alla cresta interna della guaina
stessa.Nel caso di guaine dotate di distanziatori questi non devono essere considerati ai
fini delle dimensioni del diametro interno.
Le tubazioni inserite o annegate in manufatti orizzontali esterni a cielo aperto in quale guaina devono essere inserite?
In questo caso siamo nel punto 4.5.4 della UNI 7129-1:2015, cioè nelle tubazioni inserite o annegate in manufatti orizzontali esterni a cielo aperto: marciapiedi, cortili pavimentati, ecc.
La cosa importante è questa: la norma non dice che la guaina debba essere sempre di acciaio da 2 mm.
Il controtubo/guaina deve avere queste caratteristiche:
- deve costituire un alloggiamento tecnico di protezione della tubazione gas;
- deve essere dimensionato tenendo conto delle sollecitazioni meccaniche prevedibili, comprese quelle dovute allo stazionamento o al transito di veicoli;
- tra la superficie esterna del tubo gas e la superficie interna della guaina/alloggiamento deve esserci, escluso il piano di appoggio, uno spazio non minore di 30 mm; valori inferiori sono ammessi solo sulla base di una specifica valutazione dimensionale di progetto.
- quando esiste il rischio di sollecitazioni importanti, la norma indica come possibile soluzione una guaina di acciaio con spessore ≥ 2 mm.
- in prossimità dell’entrata o dell’uscita dal terreno deve essere previsto un sistema che consenta lo sfiato della guaina/alloggiamento, per evitare eventuali accumuli di gas, per esempio mediante pozzetto di ispezione
Quindi: può essere un normale tubo corrugato?
Non automaticamente.
Se, per esempio, il tubo gas viene posato nel pavimento di un balcone o marciapiede pedonale, dove non sono previste particolari sollecitazioni meccaniche, la UNI 7129-1:2015 non prescrive espressamente che la guaina debba essere necessariamente in acciaio da 2 mm.
Se invece siamo in un cortile carrabile, dove possono passare o sostare autoveicoli, bisogna proteggere la tubazione contro tali carichi; una delle soluzioni espressamente richiamate è: guaina in acciaio, spessore minimo 2 mm.
Quindi, in pratica:
- su un balcone o marciapiede esclusivamente pedonale, senza particolari carichi, l’installatore può valutare una guaina idonea diversa dall’acciaio da 2 mm;
- in un cortile carrabile, passo carraio o zona dove possono transitare/sostare veicoli, la valutazione deve considerare quei carichi e la guaina in acciaio ≥ 2 mm diventa una soluzione tipica e prudenziale;

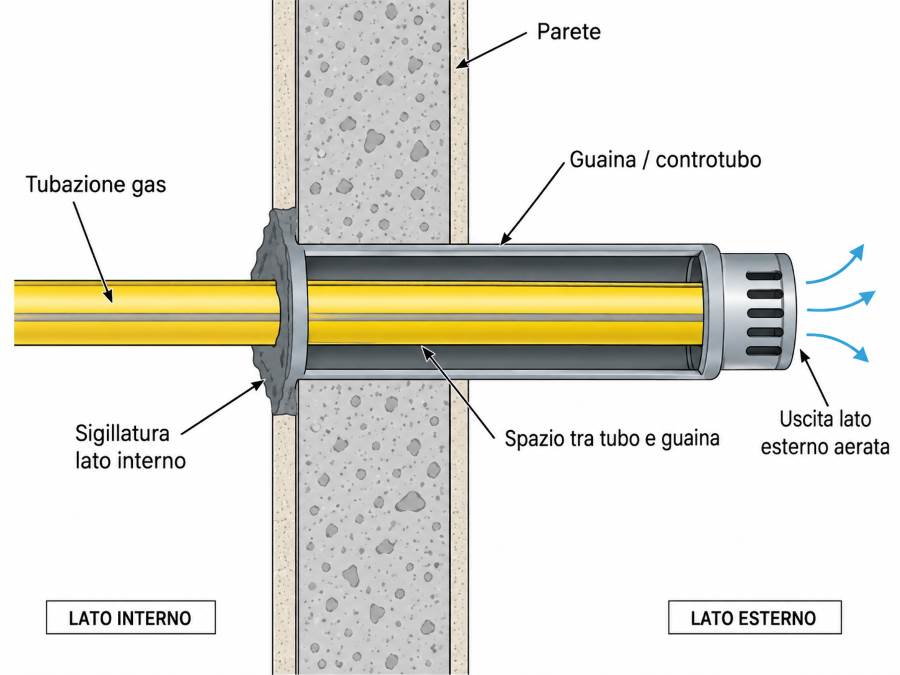

La norma dichiara inoltre che in alternativa alla guaina, è possibile ricorrere ad una struttura edile come un cunicolo tecnico sotterraneo o una canaletta incassata nel manufatto orizzontale a cielo scoperto.
E in caso di attraversamento muro?
Anche in questo caso per il semplice attraversamento di un muro non è richiesta in generale una guaina in acciaio spessore 2 mm.
Il requisito acciaio ≥ 2 mm riguarda invece particolari situazioni, per esempio attraversamenti di ambienti con pericolo d’incendio o protezioni che devono garantire specifica resistenza al fuoco
